Делаем другую "турбину" и улучшаем предыдущую модель.

Уже вовсю продают дешевые Атлоны 64. Народ с ума сходит от гигибайтов с мегагерцами за "лимонад". А у меня другие пристрастия - добротные "турбинки" :) По поводу магического числа 64. Давно известно, что внедрение технологии 64-битных вычислений - маркетинговый ход производителей процессоров. Высокую производителность мы получим только тогда, когда появятся 64-битные приложения и памяти в комп будет воткнуто более 4Гигов. Но на данный момент для Window XP без всяких ресурсоёмких прог достаточно 512MB и все будет работать хорошо :)

Накануне НГ я "загорелся" собрать что-то особенное. Было куплено:
CASE Compucase LX-6A21BLACK MIDITOWER ATX, TAC 1.0, USB
POWER SUPPLY Hec HEC350ARPT/F 350W ATX, SATA
CASE FANS Akasa Ultra Quiet AK-182-L2Bх2
CONTROL PANEL Akasa AK-FC-06BK
CPU COOLER Akasa AK-958DVD/
OPTIC DRIVER Nec DVD-RW 4550
FDD 1.44 Nec Black
HDD 160.0GB Seagate Barracuda ST3160827AS Serial Ata
RAM Kingstone DDR400 Dual 256MBx2
MOTHERBOARD Asus P5LD1-X
CPU Intel 521 Pentium 4 LGA775 2.8/800/1Mb (EM64T)

Видеокарту брать не стал - деньги закончились, но Новый Год удался! :))). У меня есть отличная видеокарта Asus A9600XT/TD 128MB с не менее хорошим радиатором от Zalman! Их
и поставлю :)

Кейс, блок питания, система воздушного охлаждения.
Конечно я взял тот же кейс LX-6A21BLACK, что и для первой "турбинки". За год я не нашел ничего лучше по цене/качеству. Достался чёрно-серый вариант. Обнаружил несколько изменений в конструкции:

  1. Раструб на боковой дверце теперь бОльшего диаметра, видимо для применения больших вентиляторов на кулере процессора. Современные процы греются сильнее однако. Также раструб оснастили фиксатором, т.е. теперь "ходячую" трубу можно зафиксировать по длине и она не сложиться.
  2. Кнопка Power стала работать более чётко, я бы сказал, что стала слишком упругой.
  3. Петля для замка теперь приварена к крышке, а не прикручена к кейсу.


Блок питания достался от HEC. Ох уж эта "рыба хек"! :) Эти БП делают с отличными характеристиками, просто нет нареканий и тем более проблем. Он также оснащен двумя разъемами для питания жестких дисков Sata (всякие переходники не требуются).
Вентиляторы решил взять фирмы Akasa, по характеристикам они немного превосходят Titan, а штатный интелoвский кулер, заменил на кулер также от Akasa. Всё проверим на деле. И контрольную панель нашел у Akasa. На этот раз я решил использовть 3.5 дюймовую панель вместо 5.25" К тому же, на панельке имеются два USB-порта, что расширяет функциональность кейса (часто бывает нужно подсоединить флеш-диск, фотик или мобилу, как раз для таких случаев).

Motherboard, CPU и RAM.
В последнее время приходилось собирать компы на ASUS. Никаких неожиданностей и проблем. Вообще ASUS отлично делает не только m/b, их портативные компьютеры и видеокарты тоже заслуживают всяческих похвал.
Конечно я искал современную motherboard на LGA 775, т.к. выбираю Intel, а не AMD (ИМХО проблем меньше).
И вот нашел не очень дорогую, но интересную "мамку". Она отличается тем, что имеет PCI-Express и AGPx8, это значит, что сюда можно воткнуть практически любую навороченную видеокарту. Далее, поддерживаются двухядерные процессоры и 64-битные вычисления, т.е. имеем запас производительности на будущее. Аудио-выход по интерфейсу S/PDIF, расположенный сзади, позволяет подключить мощную акустическую систему, а гигабитный сетевой адаптер от Intel обеспечит выход в высокоскоростной Интернет (что не за горами). Отсутствие SATA2 не расстроило - если что, то докупить адаптер не проблема. DDR2 также отсутствует - все равно я взял процессор на 800, а в этом случае толку от DDR2 мало.


Купленный процессор Intel 521 поддерживает 64-битные вычисления, но не это главное - я его легко разогнал до 3.2MHh что не может не радовать :)

Оперативная память DDR3200 дуальная от Kingstone. Две линейки по 256МБ. Live-гарантия от производителя. Конечно есть не плохой Kingmax, а также и дорогие производители, но мне нравиться Kingstone.

Оптичечкое устройство, жесткий диск, флопик.

Тут все просто. В качестве HDD выбрал Seagate Barrakudu 160GB на SATA. Надежность и 5-летняя гарантия. Писать на DVD-RAMах лучше, поэтому выбрал дорогую и быструю модель DVD-RW NEC ND-4550. Почитать о нем здесь: Чёрный флопик достался тоже от NEC - так вот случайно вышло :)

Сборка.

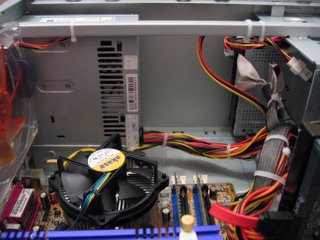

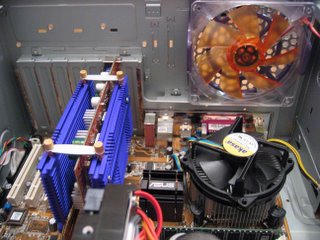

Тут ничего нового не скажу. Можно прочитать про Turbine Machine - там я описывал сборку подробно. Привожу новые фотки с разных ракурсов.















Комп завелся, была поставлена винда и все необходимые драйверы. Прогнал несколько тестов и несколько совеременных игр. Все летает :)


Я думаю, что комп представляет интерес для тех, кто привык к положению вещей - "включил и пошла работа". Плюсы:

  1. Проверенный временем кейс, хороший блок питания, солидный внешний вид, хорошее охлаждение, легкое управление охлаждением и уровнем шума.
  2. Современная motherboard, обеспечивает дальнеейшую модернизацию системы (видеокарты на PCI-Ekspress и AGPx8, двухядерные процессоры и 64-битные вычисления, память - 4 слота, PCI - 3 слота). Лёгкость и безопасность разгона процессора. Фирменное программное обеспечение и технологии.
  3. Цифровой аудиовыход для лёгкого подключения дорогих аудиосистем, высокоскоростная сетевая карта, 4-USB на задней панели и 4-USD на передней панели (сейчас все делается на интерфейсе USB: фотики, камеры, мобильники, принтеры, сканеры, мыши, флаш-диски и т.д.).
  4. Хороший высокоскоростной DVD-RW, который умеет записывать на DVD-RAM дисках (информация будет храниться на надежных носителях).
  5. Видеокарта позволяет комфортно использовать современные игры, смотреть DVD, подключать TV. Фирменное программное обеспечение.
  6. Легкость модернизации и обслуживания компа.

Минусы:

  1. Хорошее дешевым не бывает.
  2. На "мамке" не встроены технологии SATA2 и DDR2.

Friday, December 23, 2005

TurbineMachinе.

Как компьютер стал турбиной.

Собрал я себе «компутер» P-IV–2,6GHz/800, 512MB дуальной памяти и 80GB на жестком диске с SATA интерфейсом. Для полного улета купил видеокарту на ядре Radion 9600TX. Получился просто "рысак". Лишь один момент мешал полному сатисфакшн – кейс. Купил корпус нейзвестной породы. Хоть на вид он был неплох, но что касалось сборки компа и дальнейшего обслуживания – хотелось материться. Блок питания тоже не устраивал - маловато мощности (300W), шумный и какой-то слишком легкий :)

И вот настал момент исправить свою оплошность. Я задумал собрать крепкую машину с активным охлаждением и по-возможности не очень шумную, так как гремучие вентиляторы блока питания и кулера заглушали любимую музыку :)

В результате было куплено:
1.Кейс Midi Tower Compucase 6A Serias 6A21
2.Блок-питания Q-Tec psu atx 350W noise level less than 27dB(A)

3.Новый радиатор с куллером на процессор Spire SP411C5-2 QuieTude IV
4.Два вентилятора Titan TFD-12025M12B по 120мм для кейса.
5.Регулятор скорости вращения лопастей вентиляторов на три штуки GEMBIRD FSCP-1
(Fan Speed Control Panel вобщем)

6. VGA COOLER Noiseless VGA Cooler ZM80D-HP Zalman

Уплатил за эти "железяки" почти 90 латов. Мне сказали, что лучше бы я взял "рама" побольше, но зачем мне еще 512MB памяти? В Фотошопе я не рисую и Автокады не юзаю, но предпочитаю тишину при просмотре фильмов и чтобы на процессоре всегда было 40 градусов по Цельсию ;)



Фото1. Коробки

Я давно охотился за хорошим кейсом, то что продается в большинстве магазинов за 20 - 30 латов выглядит интересно, но потом оказывается, что кроме цветного пластика и чуднОго дизайна им похвастаться больше нечем. И вот наткнулся на производителя Compucase. Изучив все что они изготавливают выбрал 6A series 6A21. Судя по его спецификации и фотографии - п
опался интересный экземпляр. Открыл коробку и понял, это именно то, что я искал. Большой и тяжелый, с удачным оригинальным дизайном без вычурных "наворотов", безопасные кнопки Power и Reset (на Reset пальцем не нажмешь, нужен карандаш или что вроде того). Я всегда на это обращаю внимание, не люблю большие выпуклые кнопки, на которые можно нажать любой частью тела, например коленкой :)


Фото 2. Сравнение со старым кейсом (новый -> старый).

Когда отвинтил боковую крышку кейса, меня ждали еще несколько приятных сюрпризов. Все по порядку:
Снял боковую крышку без отвертки - достаточно открутить два винта руками. Крышка открывается как дверца – легко и без скрипа. Винты остаются на дверце – удобно. Первое что бросилось в глаза – большой пластиковый раструб для засасывания забортного воздуха вентилятором кулера, т.е. на процессор подается не нагретый воздух. Раструб крепится к боковой крышке тремя винтами. С внешней стороны дверцы установлена круглая пластиковая решетка – выглядит стильно.


Фото 3. Крышка, раструб, решетка.


Длина трубы регулируется, что дает возможность максимально приблизить ее к вентилятору проца. Это осуществляется за счет пластиковой подвижной трубы, которая надета на закрепленную на крышке другую трубу.

Внутренне пространство кейса поразило – стадион! Места очень много и можно развернуться, кто собирает компы, тот поймет о чем я. Блоки для размещения хардов и других устройств 3.5” легко «отстегиваются» от кейса, т.е. замена или добавление нового устройства упрощено донельзя. Осмотр показал, что все выполнено аккуратно и грамотно. Порезаться трудно, ничего не болтается и не шатается.


Фото 3. Внутреннее пространство. Блоки для хардов и внешних устройств 3.5”.

Итак за дело. Блока питания в комплекте нет (это я уже знал), установил Q-Tec-овский. Достаточно мощный и действительно тихо работает. Установка блока горизонтальная. «Повесил» вентиляторы от Titan. Крепятся легко, так как в кейсе уже подготовлены для них пластмассоые крепления на защелках. В комплекте с вентиляторами шли крепежные винты, которые так и не пригодились. Вентиляторы встали хорошо и не шатаются (вибрации быть не должно).

Теперь ставим «мамку» от Biostar на чипсете 865PE Intel формата full ATX. В центр посадочного места уже заботливо ввинчен медный винт с закругленным наконечником для фиксации платы, когда ее уже ставишь на место в кейс, т.е. обычно нужно одной рукой прижимать плату, а другой ввинчивать винтик и следить, чтобы не было перекоса, а тут зафиксировал плату и работай двумя руками. Посадочное место имеет маркировку отверстий, куда вкручивать держатели для m/b разных форматов. Установленная в кейсе, панелька портов ввода/вывода не подошла по отверстиям для портов. Я снял ее, открутив два винта с внутренней стороны корпуса и установил ту, которая шла в комплекте с «мамкой». Хотя, панелька, которую я снял значительно лучше выполнена (крепление на винтах, хорошо маркирована, изготовленна из толстого металла), но увы... поставил дешевую штамповку, т.е. защелкнул ее помогая кулаком :).
Очень обрадовался, когда обнаружил что не нужно выламывать заглушки для слотов расширения, т.к. здесь установлены настоящие заглушки, которые можно снимать и ставить обратно, причем без отвертки и винтов!

Монтировать хард – одно удовольствие. Открутил руками винт крепления, отогнул скобу крепления и вынул весь блок (тянем вверх).Он расчитан на 5 посадочных мест. Каждое место снабжено резиновыми прокладочками! Тут тоже с вибрацией вопрос решен – видимо резинки предназначены для гашения вибрации. Хард прикрутил специальными винтами, которые идут в комплекте с кейсом. После установки харда попробовал его шатать. Так как хард прикручен не «намертво» к металлу (между ним и кейсом резиновые прокладки), присутствует небольшой люфт, такое впечатление что хард плавает в сильно вязкой субстанции. Видимо в этом и есть гашение вибрации. Блок с хардом поставил на место, завентил крепежный винт и обнаружил маленький люфт самого блока с хардом (нижняя часть закреплена винтом, верхняя - защелкой). Но не думаю что, головки харда смогут его расшатать :)

Флоп инсталлируем подобным образом, за исключением того что винт крепления откручиваем отверткой и блок для внешних устройств 3.5” тянем не вверх а во внутрь кейса. После утановки флопик немного "кривит" (на лицевой панели кейса флопик выглядит слегка перекошеным). Это объясняется тем, что лицевая панель немного выпуклая, а флопик нет :)

Лицевая панель кейса.
Снимается легко, нужно нажать на две кнопочки внизу по бокам и аккуратно отогнуть нижнюю часть «морды», так как в верхней части имеется два крепежных «клыка». Ничего не скажешь – здорово отстёгивается! Правда после установки CD-привода и FSCP крышку снимать стало значительно труднее и есть риск обломить «клыки». На внутренней стороне крышки нашел аккуратно прилаженную пылеостанавливающую сеточку – это целый фильтр, как раз напротив засасывающего вентилятора, ее можно периодически чистить от пыли (такое вижу впервые).

CD-привод и чудо-регулятор шума.
Лицевая панель снята, что же под ней? Видим четыре заглушки для устройств 5.25” , две под 3.5” и решетку для вдувания воздуха. Заглушки выламывать не нужно, выполнены очень аккуратно и прикручены маленькими винтиками. Откручиваем самую верхнюю и самую нижнюю заглушки и ставим CD-ROM и FSCP. CD-ROM ставится туговато, но уверенно. Винты на устройствах затягиваем только с одной стороны, с другой лишь амортизаторы, но привод фиксируется хорошо. FSCP ввиду своей небольшой глубины и немного уменьшенных размеров болтается и пригручивается всего лишь одним винтиком, был бы с другой стороны винт – не шатался. То есть если устанавливать устройства, размеры которых не выдержены в формате 5.25”, будет люфт, но обычно производители выдерживают стандарты :)

Несколько слов об активном вентилировании.
Кейс удачно сконструирован вплане активного вентилирования системы. Спереди снизу устанавливается вентилятор диаметра 120мм для засасывания в кейс комнатного воздуха, сзади сверху крепится подобный вентилятор для выдувания из кейса нагретого воздуха. Воздух закачивается прямо на хард и видеокарту, это значит, что эти источники тепла не перегреются. Часть засасываемого воздуха, пройдя через харды, пассивно выходит через решетку в боковой крышке. Остальной поток активно обдувает видеокарту и выдувается вентилятором кейса на выдув. Через раструб боковой крышки организован еще один поток воздуха, который охлаждает процессор и выдувается так же активно. В результате температура воздуха в кейсе всегда не высокая, т.е. обеспечивается подходящий микроклимат для "железа" :)

Для того, чтобы обеспечить свободное беспрепятственное прохождение воздуха внутри кейса, я применил нестандартные кабели для CD-привода и флопика. Они компактны и выполнены в виде шлангов :) Одновременно с этим, жесткий диск с SATA-итерфейсом, имеющий тонкий кабель, подходит как нельзя лучше.
К слову сказать, я заменил штатный кулер видеокарты на кулер без вентилятора от Zalman. Видеокарта стала похожа на космический корабль, но шуметь перстала совсем, а что касается охлаждения, то Asus SmartDoctor показал, что видео всреднем имеет температуру на 5 градусов по Цельсию ниже, чем раньше.














Фото 4. Asus и Zalman

Про ножки.
Ножки кейса стандартные, выполнены в виде пластиковых шайб, но бОльшего диаметра чем обычно. Надо понимать, что кейс должен быть более устойчивым, т.к. площадь ножек больше. Вес пустого корпуса целых 8 кило. Когда завершил сборку и попробовал его поднять: –Кирпичи там что ли? :) Хорошая устойчивость гарантирована.

Чуть не забыл про секюрити. На задней стороне кейса есть две петли, на которые можно повесить замочек. Злоумышленник не сможет быстро и легко открыть крышку компа. Ему придется выломать петли или сломать замок.






















Фото 5. Простое решение безопасности :)

Делаем выводы:
Кейс хорош, он стоит своих денег. Толстый металл 0.8мм , хороший дизайн, продумана система вентиляции.







Из плюсов можно отметить:
Удачный стильный дизайн. Большой размер, массивная лицевая панель и «радиаторная» решетка делают кейс похожим на агрессивный автомобиль. Нет ничего лишнего, все продуманно. Внешние разъемы USB и аудио спрятаны за крышечкой, которая выполнена в том же стиле что и вся нижняя часть лицевой панели. Кнопки Power, Reset и индикаторы Power, HDD вписываются в общий дизайн и не кажутся инородними объектами.
В кейсе можно разместить четыре устройства формата 5.25, два внешних устройства формата 3.5 и целых пять! внутренних устройств формата 3.5, т.ч. можно себя не ограничивать ;)

Продуманная система вентиляции – вместе с дополнительными вентиляторами и FSCP обеспечивает почти бесшумное активное воздушное охлаждение системы. Если нужно продуть систему, то крутим ручки FSCP на максимум - система проветрилась. Без FSCP тоже можно обойтись, но комп все время будет слегка шуметь. Оверклокеры должны обратить внимание на этот плюс.
Легкость – установки дополнительного оборудования: жестких дисков и приводов. Во многих случаях не нужна отвертка.

Хорошая комплектация – кроме шнура питания, разьемов-USD и аудиовыходов на лицевой стороне и стандартного комплекта винтиков есть исчерпывающее руководство пользователя с фотографиями, схемами и подробными инструкциями. Так же имеются такие экзотические штучки, как амортизаторы для «мамки» (резиновые штучки на клею), заглушки для аудиовыхода и входа для микрофона на передней панели (не используешь – ставь заглушку), специальные винтики для крепления хардов и даже тайсик для стягивания проводков.
Фото 6. Комплектация.

Минусы:
Индикатор-лампочка работы жесткого диска моргает не ярко, если кейс стоит на полу, то при дневном свете моргание еле заметно.
Не эстетичный "перекос" флопика и "косяк" с установкой нестандартного устройства 5.25.

USB-порты под крышкой внизу лицевой панели сильно утоплены и для того, чтобы что-то туда воткнуть, придется сильно наклониться.
И это пожалуй все :)

Модернизация компа полностью оправдала мои надежды: издаваемый шум значительно ниже чем у любого типичного компа и есть возможность легко продуть систему (достаточно покрутить ручки панели управления вентиляторами и подождать). Теперь свой
комп называю TurbineMachine, так как при продувке он смахивает на маленькую турбину :)
P.S.Недавно решил заменить CD-привод на CD-RW и поставить дополнительный хард. На все ушло не больше пяти минут.



Фото 7,8. Внешний вид.
